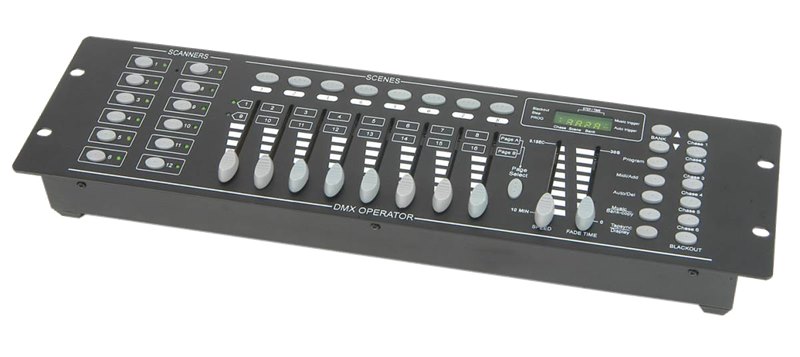

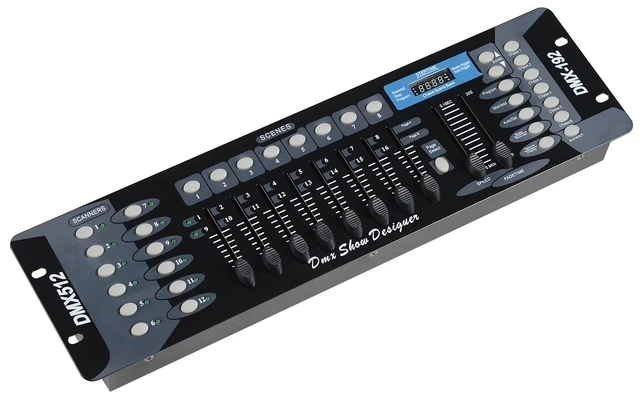

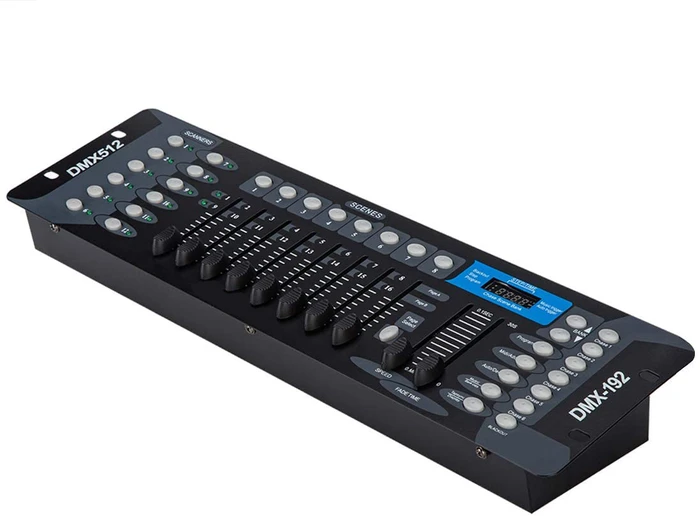

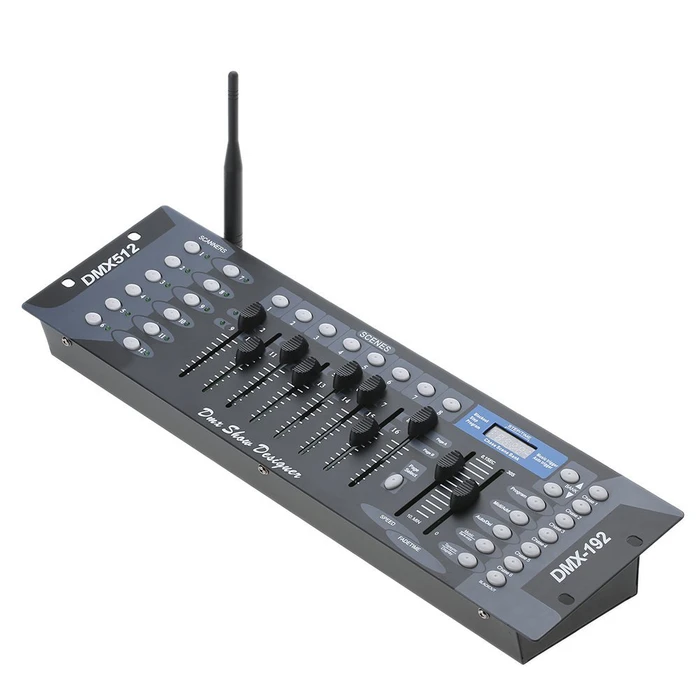

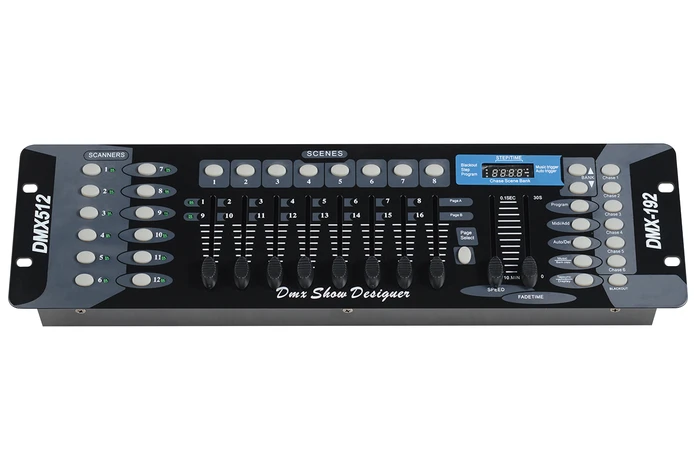

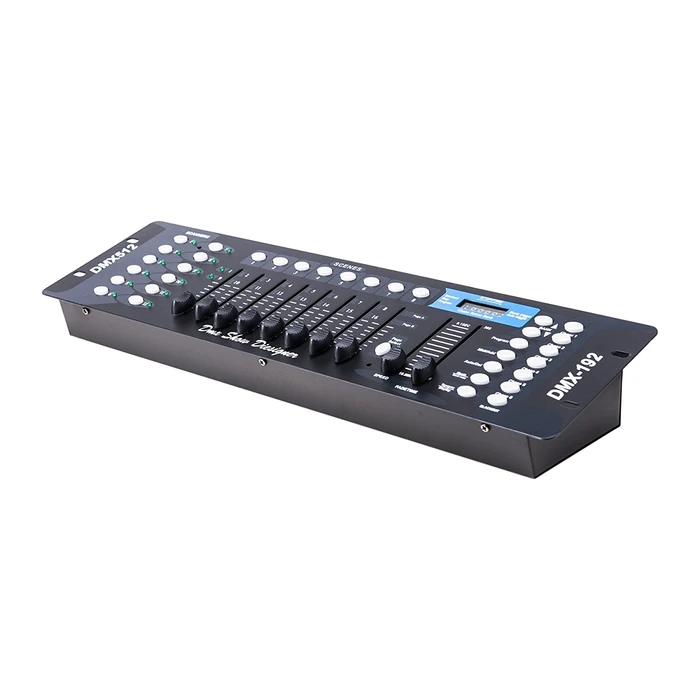

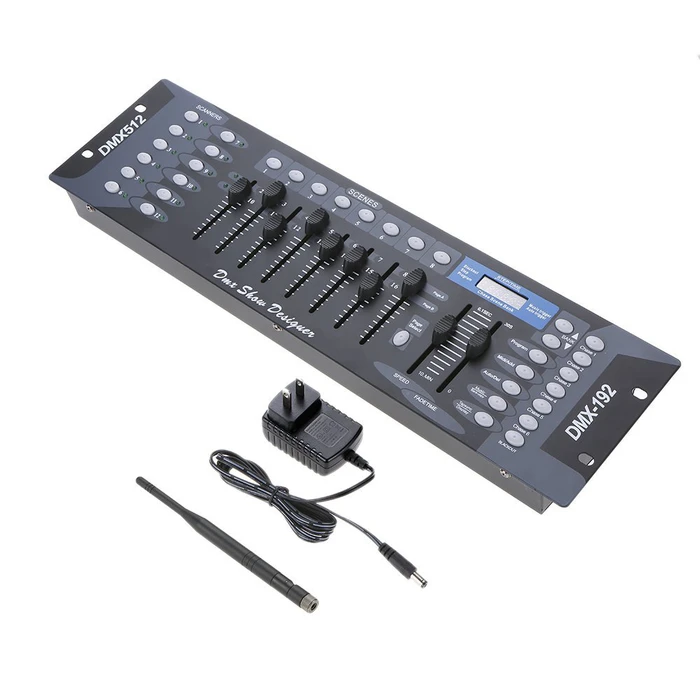

לוח פיקוד 192 ערוצים, 12 סקאנרים, 8 תמונות, 30 בנקים + 6 מריצים נוספים, שליטה על מהירות ופייד
הוראות הפעלה ללוח פיקוד תאורה

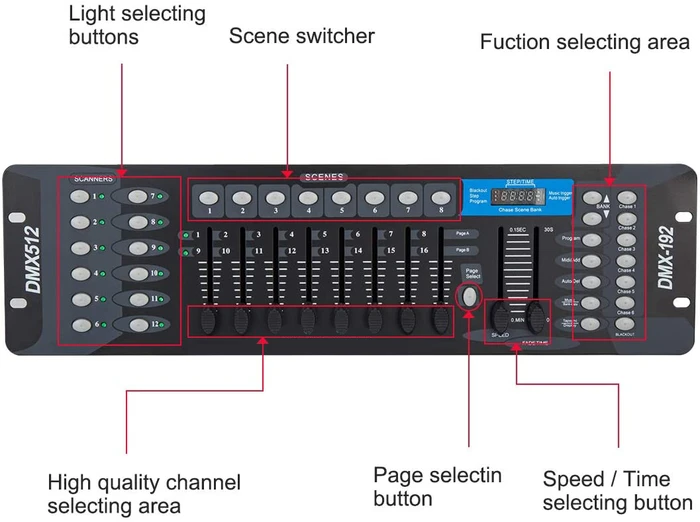

לחץ על PROG רצוף עד להדלקת נורית חיווי, שתהבהב במסך הבקרה
בחר ע"י הלחצנים BANK UP/BANK DOWN את מספר התוכנית הרצויה
בחירת פנס ע"י לחיצה על אחד מלחצנים SCANNER 1-12
קבע מיקום,צורה,צבע וכו' באמצעות הסליידים. זוהי תמונת תכנות אחת.
לחץ REC ומיד אחריו לחץ את מספר הצעד הרצוי SCENES 1-8
חזור על סעיץ 4 ו 5 עד להשלמת מספר הצעדים הרצוי.
לסיום לחץ על PROG רצוף עד לכיבוי נורית החיווי במסך הבקרה, כעט נורית BLACK OUT דלוקה במסך הבקרה
לחץ על לחצן BLACK OUT הנורית במסך התצוגה תכבה.
להפעלה בוחרים מספר תוכנית בעזרת לחצני BANK UP/BANK DOWN
לחץ על AUTO למריץ או MUSIC למריץ לפי קצב המוסיקה

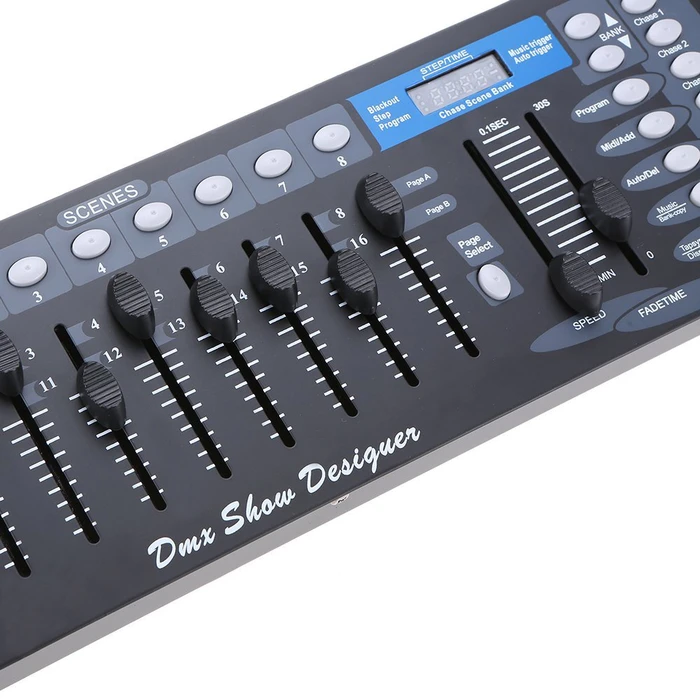

כעת יש לקבוע את מהירות צעדי התכנות והמעברים ביניהם באמצעות SPEED/FADE TIME
הנחיות היצרן ומכון התקנים:

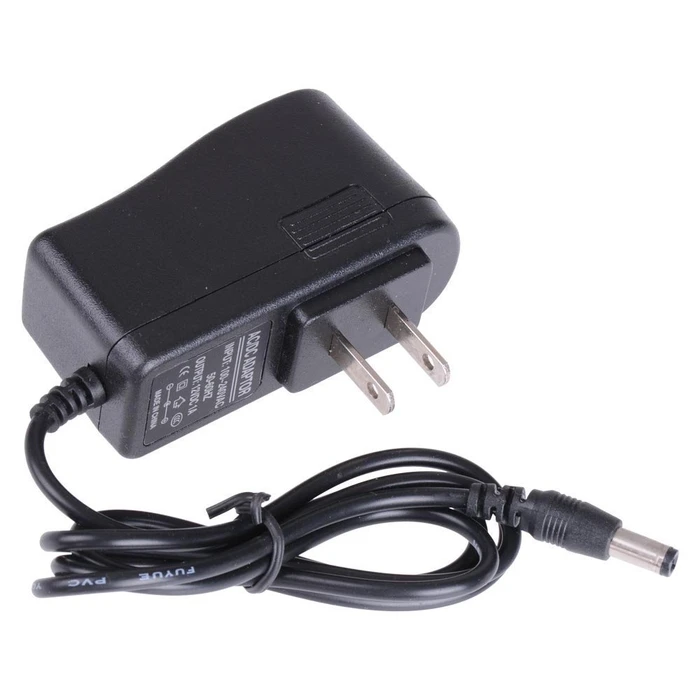

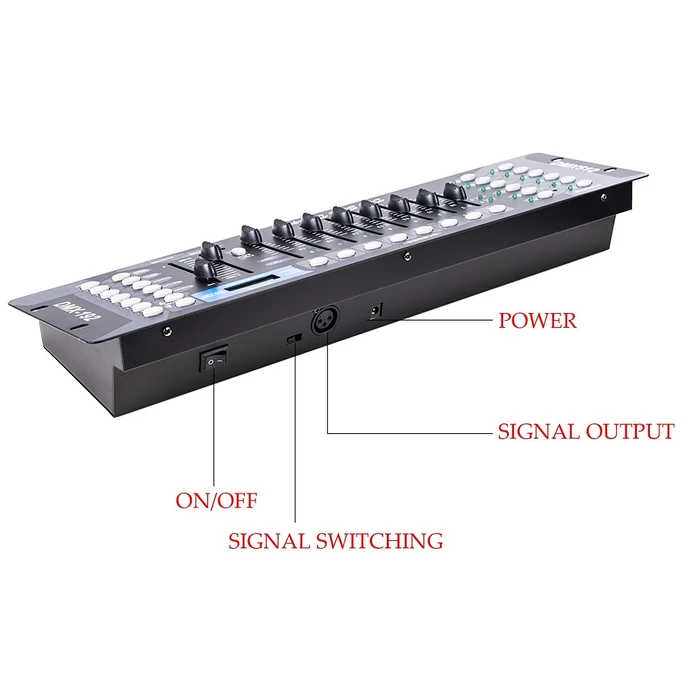

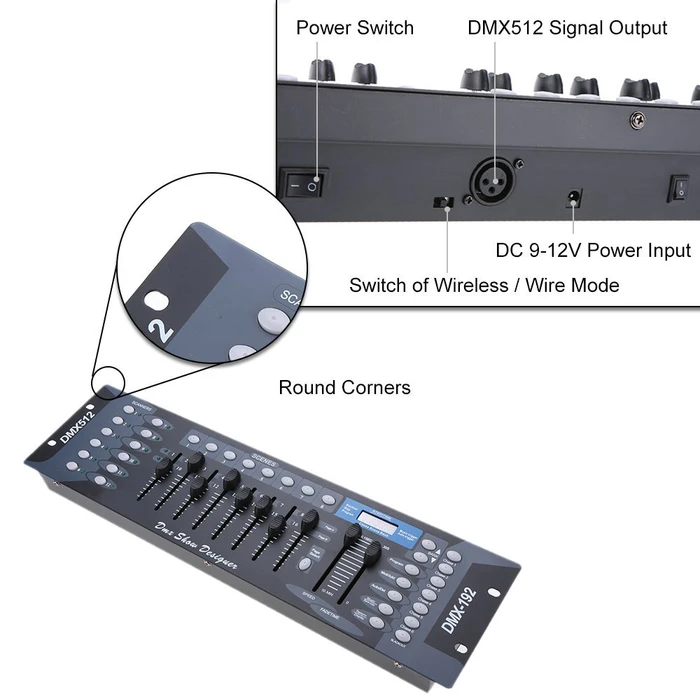

יש להשתמש בשנאי מדגם SAKAL KSAC0900100W1EU 9.0V===1.0A בלבד
מקסימום טמפרטורת עבודה 45 מעלות
יש לשמור ולהפעיל במקום מאורר ויבש
יש להרחיק ממים ומלחות גבוהה

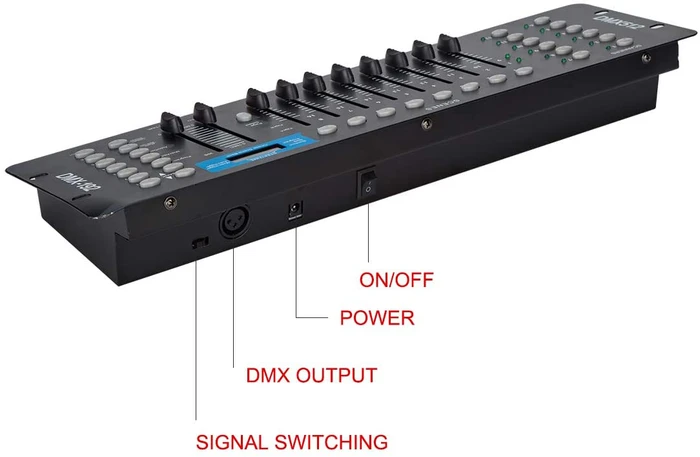

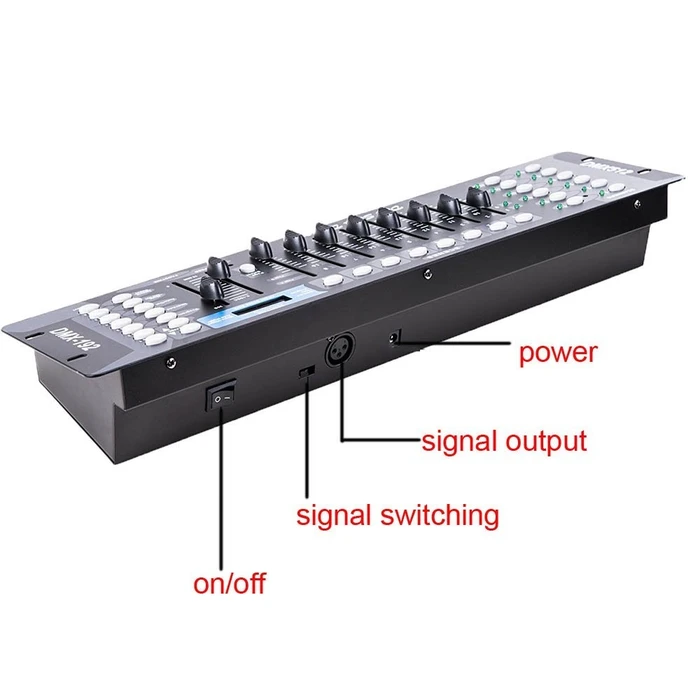

פרוטוקול יציאה DMX512 USITT
אין לחבר ליציאות חשמל של דימר
